ZigBee无线通讯模块深度解析 以XBee 2000为例

随着物联网(IoT)技术的飞速发展，低功耗、低成本、高可靠性的无线通信技术成为连接万物的关键。在众多无线协议中，ZigBee凭借其独特的优势，在智能家居、工业自动化、传感器网络等领域占据了重要地位。而XBee 2000模块，作为ZigBee技术早期的一款经典商用产品，为开发者提供了稳定、高效的无线连接解决方案。本文将深入探讨ZigBee技术原理，并以XBee 2000模块为例，解析其特性、应用及开发要点。

一、ZigBee技术概述

ZigBee是一种基于IEEE 802.15.4标准的低速、短距离、低功耗的无线网络协议。它工作在2.4GHz全球免许可频段（部分地区也使用868MHz、915MHz），其设计目标是以极低的功耗和成本，实现设备间的自组织、多跳网状网络通信。ZigBee网络支持星形、树形和网状拓扑结构，具有强大的自愈能力，单个节点故障不会导致整个网络瘫痪。这种特性使其非常适合于设备众多、分布广泛且需要长期稳定运行的场景，如环境监测、智能照明、安防系统等。

二、XBee 2000模块简介

XBee 2000是美国Digi International公司（原MaxStream）推出的一款经典ZigBee模块。它遵循ZigBee协议，旨在简化无线应用的开发。该模块将复杂的射频电路和协议栈集成在一个小巧的封装内，开发者无需深厚的射频知识，即可通过简单的串口（UART）指令实现数据的无线收发，极大地降低了开发门槛和时间成本。

主要特性：
1. 通信协议： 完全兼容ZigBee协议，支持网状网络。
2. 工作频率与速率： 工作在2.4GHz ISM频段，空中数据速率可达250kbps。
3. 传输距离： 在视距条件下，室外传输距离可达1.6公里以上（取决于天线和功率设置），室内穿透能力也相当出色。
4. 接口与供电： 采用3.3V供电，通过UART接口（TTL电平）与微控制器（如Arduino、STM32等）或计算机进行通信。
5. 配置灵活： 支持通过AT命令或API模式进行灵活配置，可以设置网络ID、信道、目标地址、发射功率等多种参数。
6. 低功耗： 支持休眠模式，在电池供电的应用中能显著延长设备寿命。

三、XBee 2000的应用领域

得益于其稳定性和易用性，XBee 2000模块在多个领域得到了广泛应用：

• 工业监控与数据采集（SCADA）： 连接分散的传感器（如温度、压力、湿度传感器），将数据无线传输至中央控制室。
• 智能农业： 构建农田环境监测网络，实时收集土壤墒情、气象信息。
• 智能家居： 作为家庭自动化网络的节点，控制灯光、窗帘、安防传感器等。
• 资产追踪： 在仓库或工厂内，对货物或设备进行定位与状态监控。
• 研究与教育： 是学习无线传感器网络和物联网概念的理想硬件平台。

四、开发与使用要点

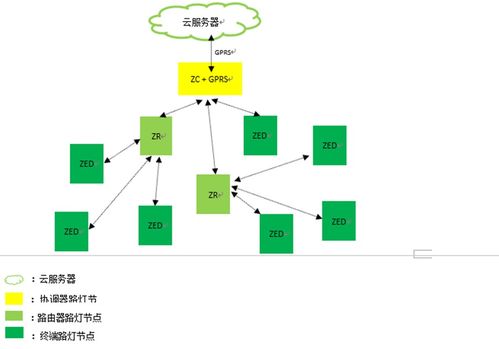

1. 网络角色： 在ZigBee网络中，模块需配置为协调器（Coordinator）、路由器（Router）或终端设备（End Device）。通常一个网络只有一个协调器，负责启动和管理网络；路由器用于扩展网络范围；终端设备通常是电池供电的传感器，可以进入深度休眠。
2. 配置工具： Digi公司提供的XCTU软件是配置和测试XBee模块的强大工具。通过USB转串口适配器连接模块，可以在图形化界面中轻松修改参数、升级固件、进行点对点通信测试。
3. 通信模式：

• 透明传输模式： 模块像一条“无线串口线”，一端输入的数据会直接从另一端输出，无需处理协议细节，简单易用。

• API模式： 通过结构化的数据帧进行通信，可以获取信号强度、发送状态等更多信息，并能实现寻址、数据分包等高级功能，适合更复杂的应用。

1. 天线选择： 根据应用场景选择合适的天线（如鞭状天线、吸盘天线、板载天线），对通信距离和稳定性有直接影响。
2. 电源管理： 对于电池供电的终端设备，合理利用休眠和唤醒功能是关键。

五、与展望

XBee 2000作为一款历经市场考验的成熟ZigBee模块，以其卓越的可靠性、丰富的功能和便捷的开发方式，成为了无数物联网项目的基石。虽然如今Digi已推出性能更强、功能更丰富的后续型号（如XBee 3），但XBee 2000所代表的即插即用、稳定可靠的开发理念依然深远影响着物联网硬件生态。

对于初学者和需要快速构建稳定无线连接的开发者而言，理解并掌握以XBee 2000为代表的ZigBee模块，仍然是踏入物联网无线通信领域的一条高效路径。在追求更低功耗、更高集成度的ZigBee及其演进技术（如ZigBee 3.0, Thread）将继续在智能互联世界中扮演不可或缺的角色。
