基于Zigbee技术的智能大棚远程监控系统设计与实现——Zigbee模块详解

在智能大棚远程监控系统的构建中，Zigbee模块扮演着无线传感网络（WSN）的核心角色，负责实现终端传感器数据的采集、传输与汇聚。本部分将深入探讨Zigbee模块在该系统中的设计与实现细节。

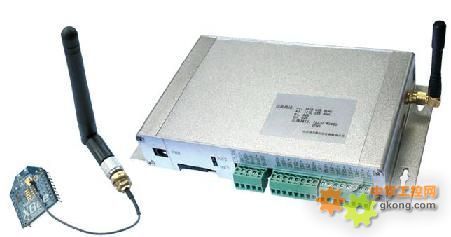

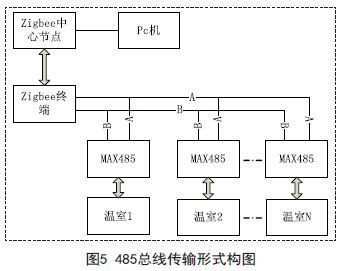

1. 网络架构与设备角色设计

• 系统采用星型或簇树型网络拓扑结构。Zigbee模块根据功能被配置为三类设备：

• 协调器（Coordinator）：作为网络的中心节点和网关，负责组建网络、分配地址，并与上位机（如PC或云平台）通信。通常选用功能更强的Zigbee模块，如TI的CC2530/CC2531结合高性能MCU。

• 路由器（Router）：负责扩展网络覆盖范围，转发数据包。在大面积或结构复杂的大棚中部署，确保信号无死角。

• 终端设备（End Device）：连接各类传感器（如温湿度、光照、土壤湿度传感器）或执行器（如风机、喷淋、卷帘机）。大部分时间处于休眠状态以节能，仅在采集或接收指令时唤醒。

1. 模块硬件选型与设计

• 核心芯片选择：优先考虑集成度高、功耗低的解决方案，例如TI的CC2530（集成8051 MCU和RF收发器）或Silicon Labs的EFR32MG系列。

• 外围电路设计：包括天线设计（PCB天线或外接天线以优化覆盖）、电源管理电路（支持电池供电与低功耗模式）、传感器接口（如I2C、SPI、ADC）以及必要的指示LED和复位电路。

• 关键考量：传输距离（通常室内20-50米，通过路由中继扩展）、工作频段（全球通用的2.4GHz ISM频段）、发射功率及接收灵敏度。

1. 软件协议栈与通信实现

• 采用成熟的Zigbee协议栈，如Z-Stack（TI）或EmberZNet（Silicon Labs），以简化开发并确保互操作性。

• 网络组建流程：协调器上电后扫描并建立网络；路由器和终端设备搜索并加入网络，完成安全认证与地址分配。

• 数据传输机制：

• 上行（传感数据）：终端设备定时或触发式采集数据，通过单跳或多跳方式发送至协调器。数据包可包含设备ID、传感器类型、测量值及时间戳。

• 下行（控制指令）：用户通过监控软件发出的控制指令，由协调器经网络路由下发至指定的终端执行器节点。

• 实现可靠性与低功耗策略，包括数据确认（ACK）重传、信道避让、以及终端设备的周期性休眠与唤醒调度。

1. 应用层自定义设计

• 定义统一的应用层数据帧格式，确保不同厂商传感器数据的解析一致性。

• 实现简单的网络管理功能，如节点入网/离网通知、信号强度（RSSI）监测用于网络健康度评估。

• 针对大棚环境，可优化采样频率与报告间隔，在数据及时性和能耗间取得平衡。

1. 测试与部署要点

• 实验室测试：验证点对点通信距离、数据包丢包率、抗干扰能力（如应对Wi-Fi同频干扰）及功耗。

• 现场部署：根据大棚实际布局规划节点位置，确保路由节点有效覆盖所有终端设备。可能需要进行现场信号强度测绘与优化。

• 系统集成测试：将Zigbee网络与上位机监控软件或云平台对接，测试端到端的数据流与控制流的稳定性和实时性。

，Zigbee模块的稳定工作是整个智能大棚监控系统无线感知层的基础。通过合理的硬件选型、网络规划与协议栈配置，能够构建一个覆盖全面、响应及时且低功耗的可靠无线网络，为精准农业的数据采集与自动化控制提供有力支撑。
